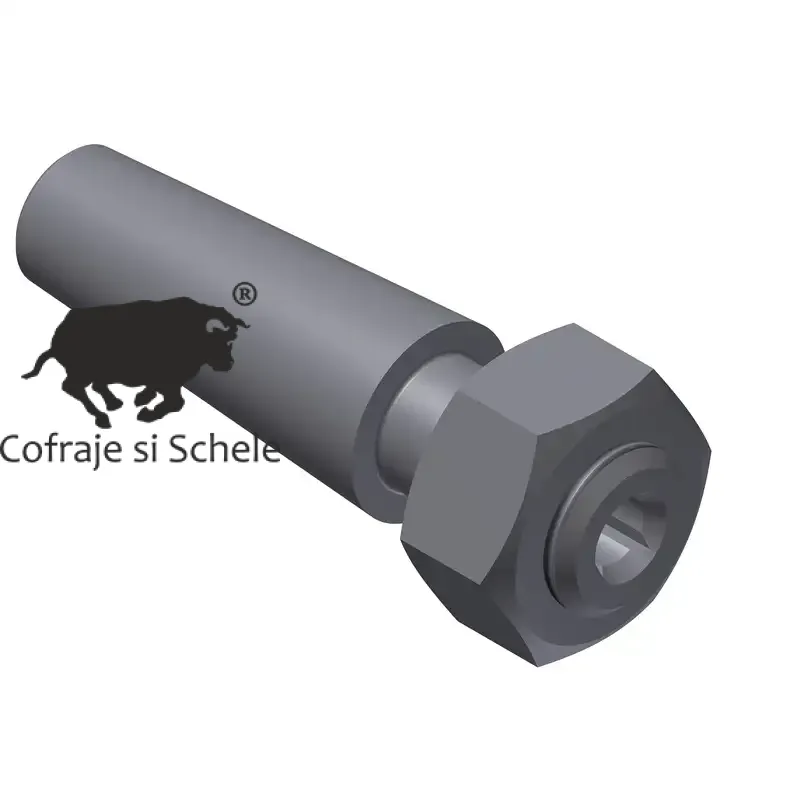

Con de escaladă
Din moment ce nici barele filetate, nici betonul nu pot absorbi forțele tăietoare sau forțele laterale speciale care pot apărea, de exemplu, în timpul utilizării cofrajelor de escaladă, aceste forțe trebuie direcționate prin intermediul conurilor de escaladă. Conurile de escaladă sunt utilizate pentru a înlocui conurile de poziționare după demontarea cofrajului.
Ca alternativă, conurile de poziționare pot fi utilizate în combinație cu șuruburi metrice care se potrivesc ca lungime și clasă.
|
Număr articol |
Ø1/Ø21) [mm] |
Lungime2) [mm] |
Hex [mm] |
Înălțimea3) [mm] |
Forța de tăiere4) [mm] |
Greutate [kg/buc] |
15 F 3038 |
30/43 |
155 |
55 |
35 |
30 |
1.28 |
|---|---|---|---|---|---|---|
|
20 F 3038 |
33/46 |
185 |
55 |
35 |
40 |
1.5 |
|
26 E 3038 |
40/54 |
210 |
55 |
35 |
50 |
2.5 |
1) Ø1 = diametrul inferior al conului;
Ø2 = diametrul superior al conului
2) Lungime = Lungimea totală, lungimea conului corespunde lungimii conului de poziționare
3) Înălțimea piulitei hexagonale
4) La o rezistență a betonului de minimum 10 N/mm²
Instalare/dezinstalare:
15 = 10 mm soclu hexagonal
20 = 13 mm șurub pătrat
26 = 13 mm șurub pătrat
Galvanizat, con pentru forța de tăiere, conul de poziționare trebuie îndepărtat.
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
