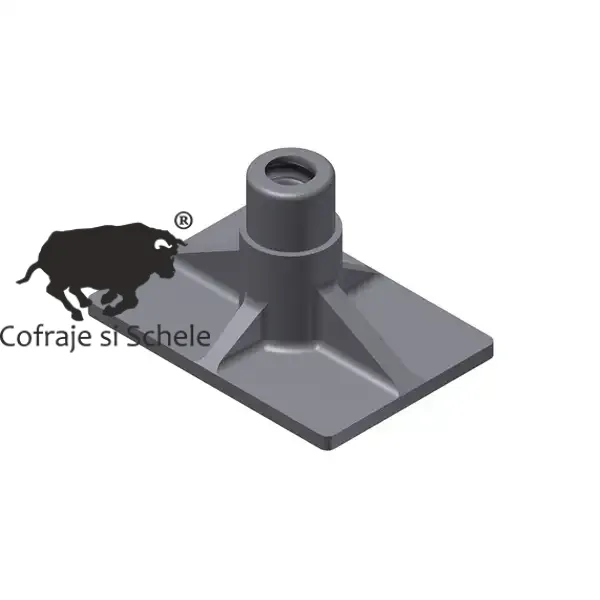

Fix Anchor
Pentru bracing în beton. Deoarece pot fi bătute în cofrajul din orice punct folosind dopul de cuie din piciorul PE sau din dopul de închidere, punctul nu depinde de găurile de ancorare existente, iar pielea cofrajului nu trebuie perforată. Ancorele Fix rotunde (20+26,5 mm) trebuie instalate cu latura plată orientată în jos pentru a obține valori mai mari de rezistență la extracție, cu un con de extracție mai mare. Valorile efective de rezistență la extracție depind de mulți factori, motiv pentru care recomandăm întotdeauna să se efectueze teste de extracție pe șantier.
|
Număr articol |
Ø bară [mm] |
Dimensiune placă [mm] |
Înălțime [mm] |
Greutate [kg/buc] |
15 F 3074 |
15 |
100 x 70 |
60 |
0.52 |
|---|---|---|---|---|
|

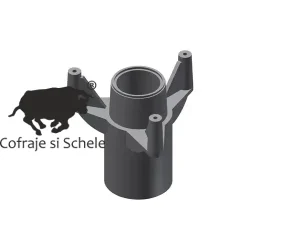

15 F 3174 |
15 |
80 x 55 |
60 |
0.45 |
|
20 F 3074 |
20 |
Ø 90 |
80 |
0.85 |
|
26 E 3074 |
26.5 |
Ø 120 |
70 |
1.90 |
|

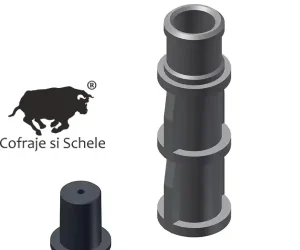

Ancora Fix cu manșon de distanțier din beton1) |
||||
|
15 F 3074/S |
15 |
100x70 |
60 |
0.65 |
1) Incluzând dopul de cuie și dopul de închidere, adâncimea de instalare = 125 mm. Modelele 15 F 3074 și 15 F 3174 se instalează folosind un picior PE, iar modelele 20 F 3074 și 26 E 3074 se instalează folosind conuri. Pentru detalii și specificații la cerere.
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
