Benzi PVC

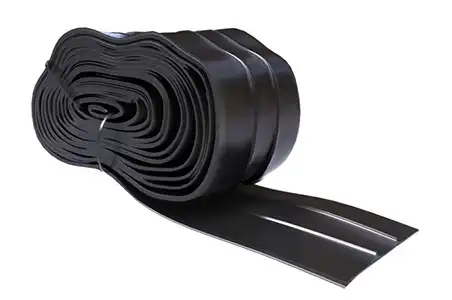

Benzi PVC – utilizate pentru etanșarea rosturilor de construcție orizontale și verticale și a rosturilor de dilatație în structuri din beton și structuri armate.

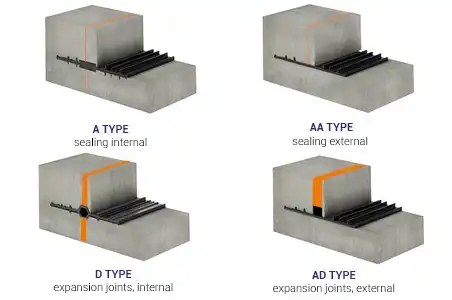

Tipuri de benzi:
- Tip A – etanșare, utilizate în rosturile de construcție
- Tip D – etanșare, cu canal, utilizate în rosturile de dilatație
Benzi PVC
|
TIP |
TIPUL DE BANDĂ |
LATIMEA BENZIi [mm] |
LATIMEA ROSTULUI DE DILATAȚIE [mm] |
CANTITATE [m/rol] |
A 150 |
intern |
150 |
- |
25 |
|---|---|---|---|---|
|
A 190 |
intern |
190 |
- |
25 |
|
A 240 |
intern |
240 |
- |
25 |
|
A 320 |
intern |
320 |
- |
25 |
|
D 190 |
intern |
190 |
10 |
25 |
|
D 240 |
intern |
240 |
20 |
25 |
|
D 320 |
intern |
320 |
20 |
25 |
|
AA 190 |
extern |
190 |
- |
25 |
|
AA 240 |
extern |
240 |
- |
25 |
|
AA 320 |
extern |
320 |
- |
25 |
|
AD 190 |
extern |
190 |
20 |
25 |
|
AD 240 |
extern |
240 |
20 |
25 |
|
AD 320 |
extern |
320 |
20 |
25 |
|
M88 |
intern |
127 |
- |
3-5 |
|
M66 |
intern |
105 |
- |
3-5 |

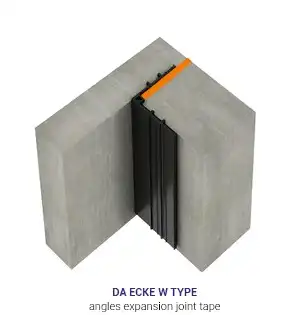

BENZI PVC UNGHIULARE – benzi profilate utilizate pentru etanșarea rosturilor de construcție și a rosturilor de dilatație.
- Tipuri de benzi:

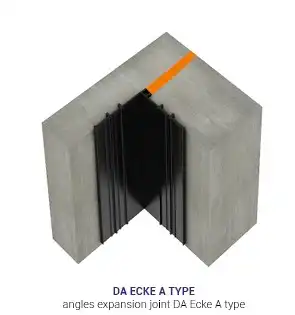

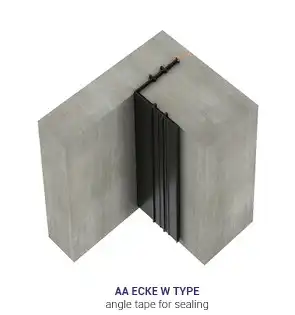

- Ecke – benzi unghiulare pentru etanșare și rosturi de dilatație

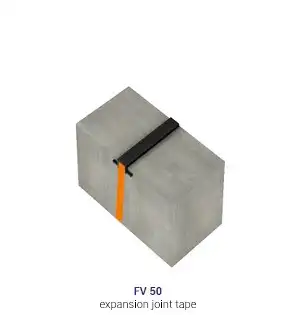

- FV – benzi de închidere
- Versiunea I – benzi PVC simple
- Versiunea II – benzi speciale (rezistente la bitum și ulei)
|

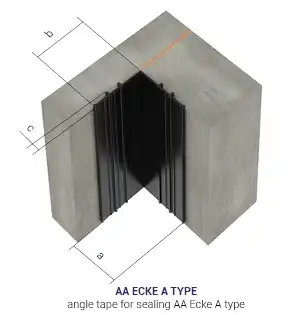

TIP |
LATIMEA b [mm] |
INALTIMEA a [mm] |
INALTIMEA c [mm] |
CANTITATEA PERFILURILOR DE ANCORARE |
CANTITATE [m/rol] |
AA 240 Ecke A |
125 |
125 |
20 |
4 |
25 |
|---|---|---|---|---|---|
|
AA 240 Ecke W |
125 |
125 |
20 |
4 |
25 |
|
AA 320 Ecke A |
165 |
165 |
20 |
6 |
25 |
|
AA 320 Ecke W |
165 |
165 |
20 |
6 |
25 |
|
AD 240 Ecke A |
125 |
125 |
20 |
4 |
25 |
|
AD 240 Ecke W |
125 |
125 |
20 |
4 |
25 |
|
AD 320 Ecke A |
165 |
165 |
20 |
6 |
25 |
|
AD 320 Ecke W |
165 |
165 |
20 |
6 |
25 |
|
FV 50/30 |
50 |
30 |
20 |
2 |
25 |
|
FV 70/30/40 |
70 |
30 |
40 |
2 |
25 |
|

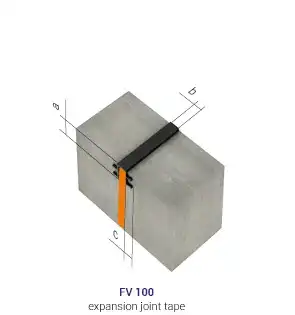

FV 100/30 |
95 |
30 |
20 |
4 |
25 |
|
FV 140/30 |
140 |
30 |
20 |
6 |
25 |
|
FV 140/40 |
140 |
30 |
35 |
4 |
25 |
IMPORTANT: pentru soluții detaliate, solicitați Departamentului Tehnic.
Recomandări generale:
În timpul instalării, respectați standardele de securitate obligatorii – purtați mănuși de protecție și haine de lucru cu mâneci lungi.
- Protejați împotriva umidității, deteriorărilor mecanice și factorilor chimici adversi.

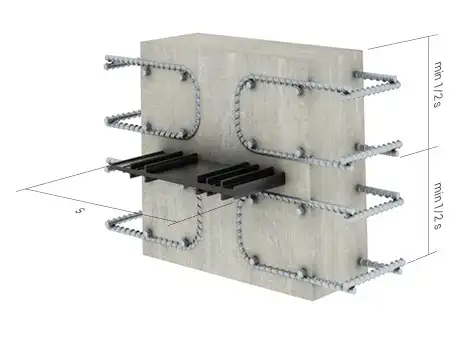

PASUL 1 TIPUL 1
Lățimea benzii: s = 1/2 x G
Grosimea minimă a betonului: g = 1/2 x s

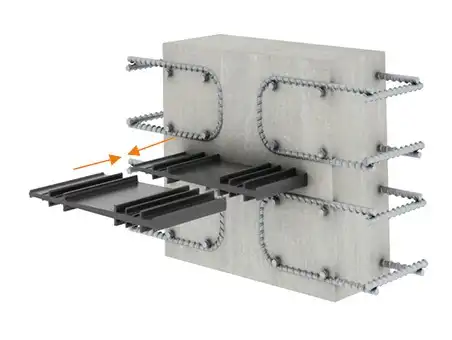

PASUL 1 TIPUL 2
Sudarea și conectarea secțiunilor consecutive de benzi, având în vedere continuitatea elementelor de ancorare ale etanșării benzii.
PASUL 2

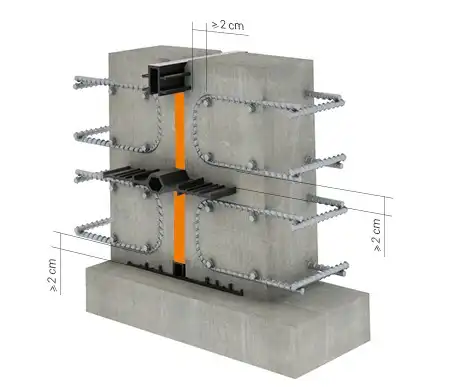

Acoperirea de beton între benzi și armătură trebuie să fie de cel puțin 20 mm.
PASUL 3

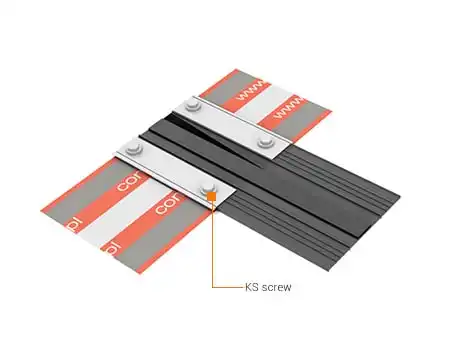

Conectarea benzilor Contaflexactiv cu benzile PVC folosind șuruburi KS.
