RECOSTAL® RC bară de cuplare
Cu noua conexiune de bare de cuplare RECOSTAL®, DYWIDAG Concrete Technologies își extinde portofoliul de produse în domeniul tehnologiei de armare RECOSTAL®. Conexiunile filetate RECOSTAL® Coupler oferă o conexiune optimă și sigură în construcțiile din beton armat, acolo unde este necesar să se îmbine oțelul de armătură. Conexiunea RECOSTAL® Coupler este disponibilă în dimensiuni: 14 mm – 28 mm conform aprobării DIBt și 12 mm – 25 mm conform aprobării CARES. Alte dimensiuni sunt disponibile la cerere. Conectorii RECOSTAL® pot fi utilizați în combinație cu multe produse din portofoliul DYWIDAG Concrete Technologies. Conexiunile RECOSTAL® Coupler pot economisi timp și costuri, asigură o conexiune sigură și ajută la conservarea resurselor prin economisirea oțelului de armătură.
Beneficiile:
- Rezistențe ridicate la oboseală pentru utilizare în poduri și alte aplicații
- Transmisie completă de putere
- Aprobări tehnice generale: DIBt, CARES
- Posibilități extinse de combinație cu sistemele de cofraje RECOSTAL®
- Eficient și economic
- Mai puțin efort de planificare
- Conservarea resurselor
- Flexibilitate în proiectare

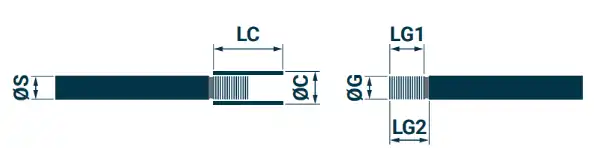

Date tehnice RECOSTAL® RC-SG
|
Bară de cuplare ØS |
Lungimea barei de cuplare L [mm] |
Lungimea cuplei LC [mm] |
Ø Exterior ØC [mm] |
Variante de conexiune * |
12 |
400 |
35 |
19 |
M/MM/F/FM/FF |
|---|---|---|---|---|
|
12 |
600 |
35 |
19 |
M/MM/F/FM/FF |
|
12 |
730 |
35 |
19 |
M/MM/F/FM/FF |
|
12 |
960 |
35 |
19 |
M/MM/F/FM/FF |
|
12 |
1,350 |
35 |
19 |
M/MM/F/FM/FF |
|
14 |
400 |
40 |
22 |
M/MM/F/FM/FF |
|
14 |
600 |
40 |
22 |
M/MM/F/FM/FF |
|
14 |
730 |
40 |
22 |
M/MM/F/FM/FF |
|
14 |
960 |
40 |
22 |
M/MM/F/FM/FF |
|
14 |
1,350 |
40 |
22 |
M/MM/F/FM/FF |
|
16 |
400 |
45 |
25 |
M/MM/F/FM/FF |
|
16 |
590 |
45 |
25 |
M/MM/F/FM/FF |
|
16 |
840 |
45 |
25 |
M/MM/F/FM/FF |
|
16 |
1,160 |
45 |
25 |
M/MM/F/FM/FF |
|
16 |
1,650 |
45 |
25 |
M/MM/F/FM/FF |
|
20 |
400 |
55 |
30 |
FX/FXM/FXF/FFX |
|
20 |
730 |
55 |
30 |
FX/FXM/FXF/FFX |
|
20 |
1,040 |
55 |
30 |
FX/FXM/FXF/FFX |
|
20 |
1,450 |
55 |
30 |
FX/FXM/FXF/FFX |
|
20 |
1,890 |
55 |
30 |
FX/FXM/FXF/FFX |
|
25 |
400 |
65 |
38 |
FX/FXM/FXF/FFX |
|
25 |
910 |
65 |
38 |
FX/FXM/FXF/FFX |
|
25 |
1,290 |
65 |
38 |
FX/FXM/FXF/FFX |
|
25 |
1,800 |
65 |
38 |
FX/FXM/FXF/FFX |
|
25 |
2,360 |
65 |
38 |
FX/FXM/FXF/FFX |
|
28 |
400 |
70 |
42 |
FX/FXM/FXF/FFX |
|
28 |
1,020 |
70 |
42 |
FX/FXM/FXF/FFX |
|
28 |
1,450 |
70 |
42 |
FX/FXM/FXF/FFX |
|
28 |
2,020 |
70 |
42 |
FX/FXM/FXF/FFX |
|
28 |
2,640 |
70 |
42 |
FX/FXM/FXF/FFX |
- Abrevieri:
M – filet simplu/bară
MM – filet simplu/filet simplu
F – filet simplu cu cuplă/bară
FM – filet simplu cu cuplă/filet simplu
FF – filet simplu cu cuplă/filet simplu cu cuplă
FX – lungime dublă de filet cu cuplă/bară
FXM – lungime dublă de filet cu cuplă/filet simplu
FXF – lungime dublă de filet cu cuplă/filet simplu cu cuplă
FFX – filet dublu cu cuplă/lungime dublă de filet cu cuplă

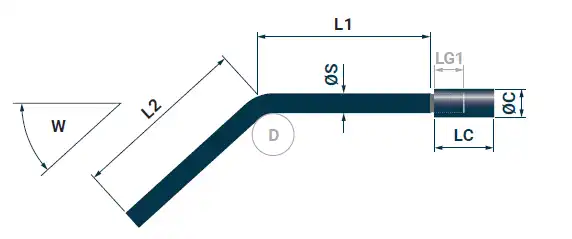

Date tehnice RECOSTAL® RC-SW
|
Bară de cuplare ØS |
Lungimea barei de cuplare L1 [mm] |
Lungimea barei de cuplare L2 [mm] |
Lungimea cuplei LC [mm] |
Ø Exterior ØC [mm] |
Variante de conexiune pentru L1, L2 * |
12 |
liber selectabil |
Liber selectabil |
35 |
19 |
M/F/FX |
|---|---|---|---|---|---|
|
14 |
liber selectabil |
Liber selectabil |
40 |
22 |
M/F/FX |
|
16 |
liber selectabil |
Liber selectabil |
45 |
25 |
M/F/FX |
|
20 |
Liber selectabil |
Liber selectabil |
55 |
30 |
M/F/FX |
|
25 |
Liber selectabil |
Liber selectabil |
65 |
38 |
M/F/FX |
|
28 |
Liber selectabil |
Liber selectabil |
70 |
42 |
M/F/FX |
Unghi de îndoire W – liber selectabil
* Abrevieri:
M – filet simplu/bară
F – filet simplu cu cuplă/bară
FX – lungime dublă de filet cu cuplă/bară

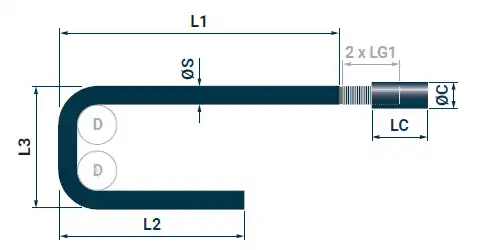

Date tehnice RECOSTAL® RC-SB
|
Bară de cuplare ØS |
Lungimea barei de cuplare L1 [mm] |
Lungimea barei de cuplare L2 [mm] |
Lungimea barei de cuplare L3 [mm] |
Lungimea cuplei LC [mm] |
Ø Exterior al cuplei ØC [mm] |
Variante de conexiune pentru L1, L2 * |
12 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
35 |
19 |
M/F/FX |
|---|---|---|---|---|---|---|
|
14 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
40 |
22 |
M/F/FX |
|
16 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
45 |
25 |
M/F/FX |
|
20 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
55 |
30 |
M/F/FX |
|
25 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
65 |
38 |
M/F/FX |
|
28 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
70 |
42 |
M/F/FX |
* Abrevieri:
M – filet simplu/bară
F – filet simplu cu cuplă/bară
FX – lungime dublă de filet cu cuplă/bară
|

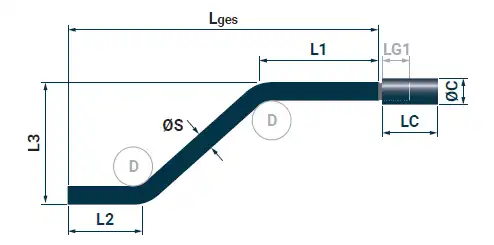

Bară de cuplare ØS |
Lungimea barei de cuplare L1 [mm] |
Lungimea barei de cuplare L2 [mm] |
Lungimea barei de cuplare L3 [mm] |
Lungimea totală Lges [mm] |
Lungimea cuplei LC [mm] |
Ø Exterior al cuplei ØC [mm] |
Variante de conexiune pentru L1, L2 * |
12 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
35 |
19 |
M/F/FX |
|---|---|---|---|---|---|---|---|
|
14 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
40 |
22 |
M/F/FX |
|
16 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
45 |
25 |
M/F/FX |
|
20 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
55 |
30 |
M/F/FX |
|
25 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
65 |
38 |
M/F/FX |
|
28 |
Liber selectabil |
Liber selectabil |
Liber selectabil |
Liber selectabil |
70 |
42 |
M/F/FX |
* Abrevieri:
M – filet simplu/bară
F – filet simplu cu cuplă/bară
FX – lungime dublă de filet cu cuplă/bară
