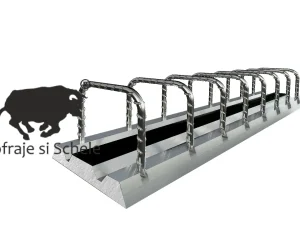

RECOSTAL® RSH activ
RECOSTAL® RSH activ este un sistem de continuitate cu profil cheie acoperit cu un sigiliu activ sub formă de bandă de bentonită pe ambele laturi. Folia auto-solubilă care acoperă bentonita o protejează de umflarea prematură.
Principalele avantaje ale RECOSTAL® RSH activ sunt cutia robustă și solidă, cu stabilitate dimensională ridicată și un profil trapezoidal, care garantează cea mai mare capacitate portantă conform Eurocode 2. Categoria de rost „profil cheie” conform DIN EN 1992-1-1/NA. Pachetele Starter RECOSTAL® îndeplinesc cerințele Buletinului DBV.
RECOSTAL® RSH activ asigură instalarea rapidă a conexiunilor sigure între părțile din beton armat realizate în secvențe diferite de turnare. Astfel, plăcile de pardoseală, pereții sau scările pot fi instalate ulterior cu conexiuni rigide corespunzătoare celei mai înalte categorii de rost „profil cheie”.
Varietatea mare de forme oferă conexiunea perfectă pentru multe situații de proiectare diferite.
Gama standard include pachete starter cu diametre de 8, 10 și 12 mm și lungimi de unitate de 1,25 m. Lungimi ale unității ce depășesc 1,25 m, tipuri speciale pentru soluții specifice și combinația cu sisteme de impermeabilizare, precum și soluții pentru proiecte întregi sunt disponibile la cerere.
Beneficiile:
- Cea mai mare capacitate portantă datorită cutiilor cu profil cheie
- Folia auto-solubilă care acoperă bentonita o protejează de umflarea prematură
- Cutie robustă și solidă cu stabilitate dimensională ridicată și profil trapezoidal, care garantează cea mai mare capacitate portantă
- Instalare rapidă și economică
- Demontare ușoară a capacului din tablă metalică
- Cutie cu profil trapezoidal pentru o aderență excelentă
- Tipuri diverse oferă soluții pentru toate detaliile comune de instalare
Aplicație:
- rosturi etanșe între plăci și pereți.
Diagramă
Grafic pentru determinarea lățimilor necesare ale cutiei în funcție de producție și a lungimilor maxime L0 producibile

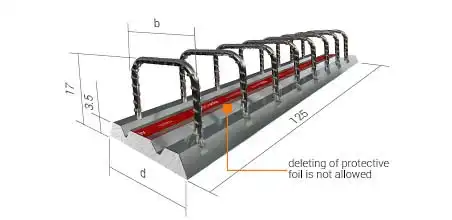

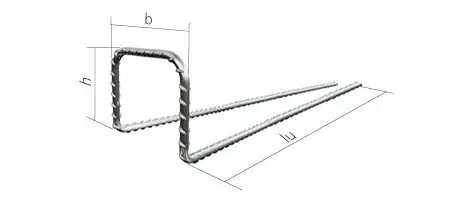

Date tehnice ale RECOSTAL® RSH
Standard L = 1,25 m.
Categoria „profil cheie”. Produsul îndeplinește toate cerințele conform EUROCODE 2.
|
TIP |
Lățimea barei b (cm) |
Ø (mm)/s (cm) |
Lungimea de suprapunere L0 [cm] |
Înălțimea barei h (cm) |
Lățimea cutiei D [cm] |
RSH 10 |
10 |
8/15 |
32 |
17 |
12 |
|---|---|---|---|---|---|
|
RSH 10 |
10 |
8/20 |
32 |
17 |
12 |
|
RSH 10 |
10 |
10/15 |
39 |
17 |
12 |
|
RSH 10 |
10 |
10/20 |
39 |
17 |
12 |
|
RSH 10 |
10 |
12/15 |
46 |
17 |
12 |
|
RSH 10 |
10 |
12/20 |
46 |
17 |
12 |
|
RSH 11 |
11 |
8/15 |
32 |
17 |
13 |
|
RSH 11 |
11 |
8/20 |
32 |
17 |
13 |
|
RSH 11 |
11 |
10/15 |
39 |
17 |
13 |
|
RSH 11 |
11 |
10/20 |
39 |
17 |
13 |
|
RSH 11 |
11 |
12/15 |
46 |
17 |
13 |
|
RSH 11 |
11 |
12/20 |
46 |
17 |
13 |
|
RSH 12 |
12 |
8/15 |
32 |
17 |
14 |
|
RSH 12 |
12 |
8/20 |
32 |
17 |
14 |
|
RSH 12 |
12 |
10/15 |
39 |
17 |
14 |
|
RSH 12 |
12 |
10/20 |
39 |
17 |
14 |
|
RSH 12 |
12 |
12/15 |
46 |
17 |
14 |
|
RSH 12 |
12 |
12/20 |
46 |
17 |
14 |
|
RSH 14 |
14 |
8/15 |
32 |
17 |
16 |
|
RSH 14 |
14 |
8/20 |
32 |
17 |
16 |
|
RSH 14 |
14 |
10/15 |
39 |
17 |
16 |
|
RSH 14 |
14 |
10/20 |
39 |
17 |
16 |
|
RSH 14 |
14 |
12/15 |
46 |
17 |
16 |
|
RSH 14 |
14 |
12/20 |
46 |
17 |
16 |
|
RSH 16 |
16 |
8/15 |
32 |
17 |
18 |
|
RSH 16 |
16 |
8/20 |
32 |
17 |
18 |
|
RSH 16 |
16 |
10/15 |
39 |
17 |
18 |
|
RSH 16 |
16 |
10/20 |
39 |
17 |
18 |
|
RSH 16 |
16 |
12/15 |
46 |
17 |
18 |
|
RSH 16 |
16 |
12/20 |
46 |
17 |
18 |
|
RSH 18 |
18 |
8/15 |
32 |
17 |
20 |
|
RSH 18 |
18 |
8/20 |
32 |
17 |
20 |
|
RSH 18 |
18 |
10/15 |
39 |
17 |
20 |
|
RSH 18 |
18 |
10/20 |
39 |
17 |
20 |
|
RSH 18 |
18 |
12/15 |
46 |
17 |
20 |
|
RSH 18 |
18 |
12/20 |
46 |
17 |
20 |
|
RSH 20 |
20 |
8/15 |
32 |
17 |
22 |
|
RSH 20 |
20 |
8/20 |
32 |
17 |
22 |
|
RSH 20 |
20 |
10/15 |
39 |
17 |
22 |
|
RSH 20 |
20 |
10/20 |
39 |
17 |
22 |
|
RSH 20 |
20 |
12/15 |
46 |
17 |
22 |
|
RSH 20 |
20 |
12/20 |
46 |
17 |
22 |
|
RSH 22 |
22 |
8/15 |
32 |
17 |
24 |
|
RSH 22 |
22 |
8/20 |
32 |
17 |
24 |
|
RSH 22 |
22 |
10/15 |
39 |
17 |
24 |
|
RSH 22 |
22 |
10/20 |
39 |
17 |
24 |
|
RSH 22 |
22 |
12/15 |
46 |
17 |
24 |
|
RSH 22 |
22 |
12/20 |
46 |
17 |
24 |
Descărcări
Produse similare
Recomandări generale:
În timpul instalării, respectați standardele de securitate obligatorii – purtați mănuși de protecție și haine de lucru cu mâneci lungi.
PASUL 1
Instalarea RECOSTAL® Starter Packs pe cofraje. Conectarea canalului de ancorare cu armătura.
PASUL 2
Închiderea cofrajelor și betonarea.
PASUL 3
Îndepărtarea capacului RECOSTAL® Starter Packs.
PASUL 4
Îndoirea barelor de armătură expuse.
PASUL 5
Conectarea barelor de oțel cu armăturile elementelor consecutive. Betonarea.
