RECOSTAL® VHQ

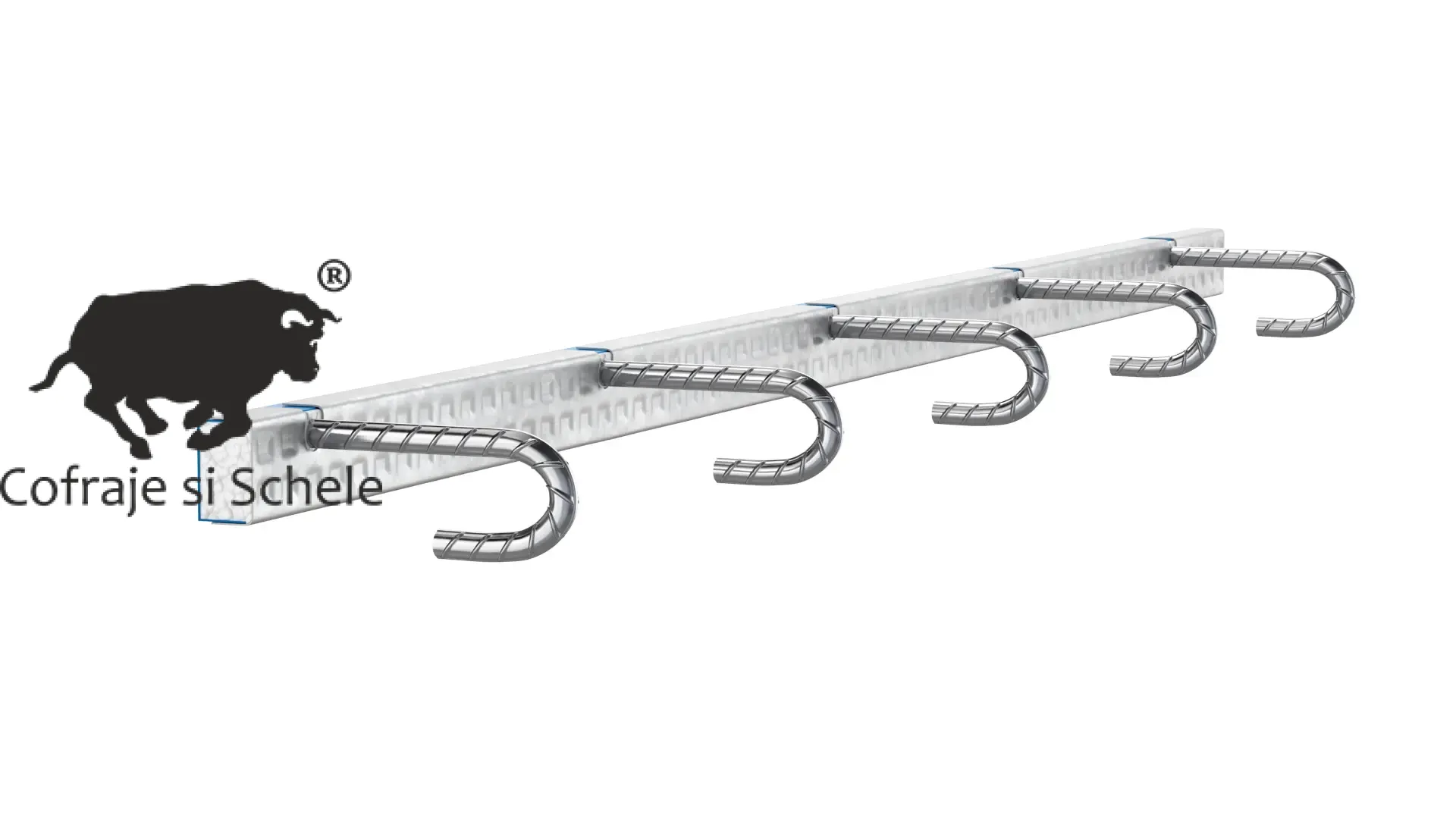

RECOSTAL® VHQ este o armătură pre-îndoită într-o carcasă perforată galvanizată. Asigură continuitatea orizontală rapidă și sigură a armăturii între două elemente structurale de grosime relativ mică.
Caracteristici principale:
- Lungime standard: 1,25 m (la cerere până la 2,2 m)
- Carcasă perforată plată
- Instalare rapidă
- Tipuri și dimensiuni speciale la cerere
- Oțel pentru armătură: B500B, B500B-FI, B500C, B500SP, B550B
Diagramă
Grafic pentru determinarea lățimilor necesare ale cutiei în funcție de producție și a lungimilor maxime L0 producibile.

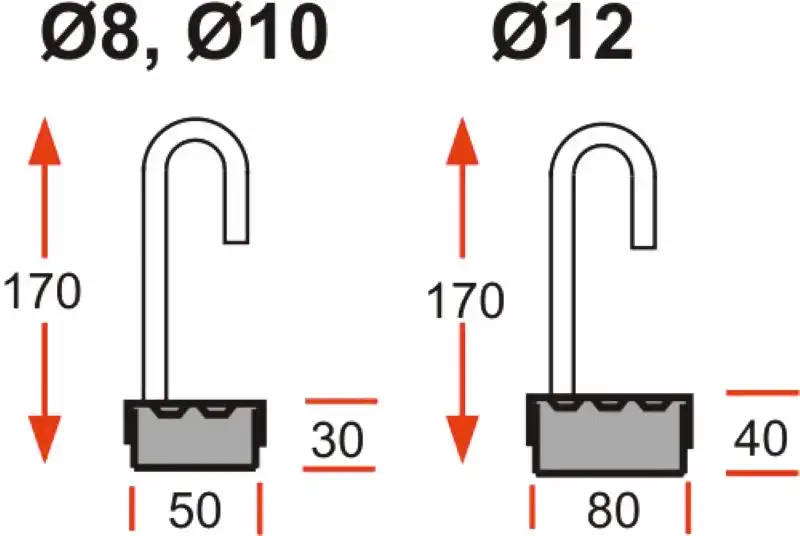

Date tehnice ale RECOSTAL® VHQ
Lungime standard L = 1,25 m.
Categoria „profil cheie”. Produsul îndeplinește toate cerințele conform EC 2.
Oțel pentru armătură: B 500 B, B500 C.
|
TIP |
Ø (mm)/s (cm) |
Lungimea de suprapunere Ø (mm)/s (cm) L0 [cm] |
Centre - s (cm) |
VHQ |
8/15 |
32 |
15 |
|---|---|---|---|
|
VHQ |
8/20 |
32 |
20 |
|
VHQ |
8/25 |
32 |
25 |
|
VHQ |
10/15 |
39 |
15 |
|
VHQ |
10/20 |
39 |
20 |
|
VHQ |
10/25 |
39 |
25 |
|
VHQ |
12/15 |
46 |
15 |
|
VHQ |
12/20 |
46 |
20 |
|
VHQ |
12/25 |
46 |
25 |
Descărcări
Produse similare
Recomandări generale:
În timpul instalării, respectați standardele de securitate obligatorii – purtați mănuși de protecție și haine de lucru cu mâneci lungi.
PASUL 1
Instalarea RECOSTAL® Starter Packs pe cofraje. Conectarea canalului de ancorare cu armătura.
PASUL 2
Închiderea cofrajelor și betonarea.
PASUL 3
Îndepărtarea capacului RECOSTAL® Starter Packs.
PASUL 4
Îndoirea barelor de armătură expuse.
PASUL 5
Conectarea barelor de oțel cu armăturile elementelor consecutive. Betonarea.
