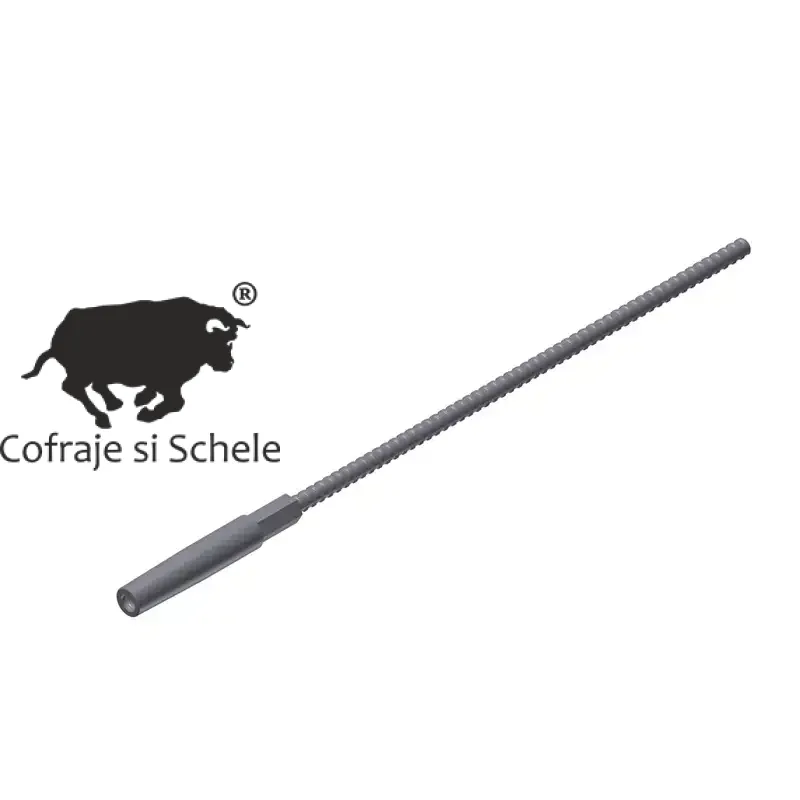

Shebolt-urile constau dintr-o bară filetată cu un cuplaj conic presat strâns pe ea. Shebolt-urile sunt utilizate în principal în combinație cu ancorele cu buclă sau cârlig care sunt încorporate în placa de bază. Capul conic al ancorei este filetat pe ambele capete, astfel încât ambele ancore să poată fi încorporate fără capete care să iasă în afară și sunt utilizate pentru fixarea cofrajelor pe o singură latură sau pentru aplicații similare. După demontarea cofrajului, shebolt-ul poate fi desurubat din placa de bază de la șurubul hexagonal presat pe spatele conului. Se recomandă utilizarea manșonului PE corespunzător pentru a facilita desurubarea. După îndepărtarea shebolt-ului, capetele ancorelor cu buclă sau cârlig nu trebuie tăiate cu un fierăstrău circular. Capetele sunt situate la aproximativ 5 cm sub marginea betonului. Orificiul conic trebuie doar umplut.
|
Număr articol |
Diametru bară [mm] |
Ø1/Ø21) [mm] |
Hex [mm] |
Lungime 2) [mm] |
Greutate [kg/buc] |
15 F 3045/28 |
15 |
28/32 |
24 |
200/750 |
1.75 |
|---|---|---|---|---|---|
|
20 F 3045 |
20 |
33/46 |
30 |
200/650 |
2.5 |
|
26 ES 3045 |
265 |
40/54 |
46 |
210/650 |
4.70 |
1) Ø1 = diametrul conului inferior;
Ø2 = diametrul conului superior
2) Lungimea cuplajului, inclusiv șurubul hexagonal presat / lungimea totală galvanizată
Notă: Acest articol va fi revizuit tehnic în toate cele trei dimensiuni.
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
