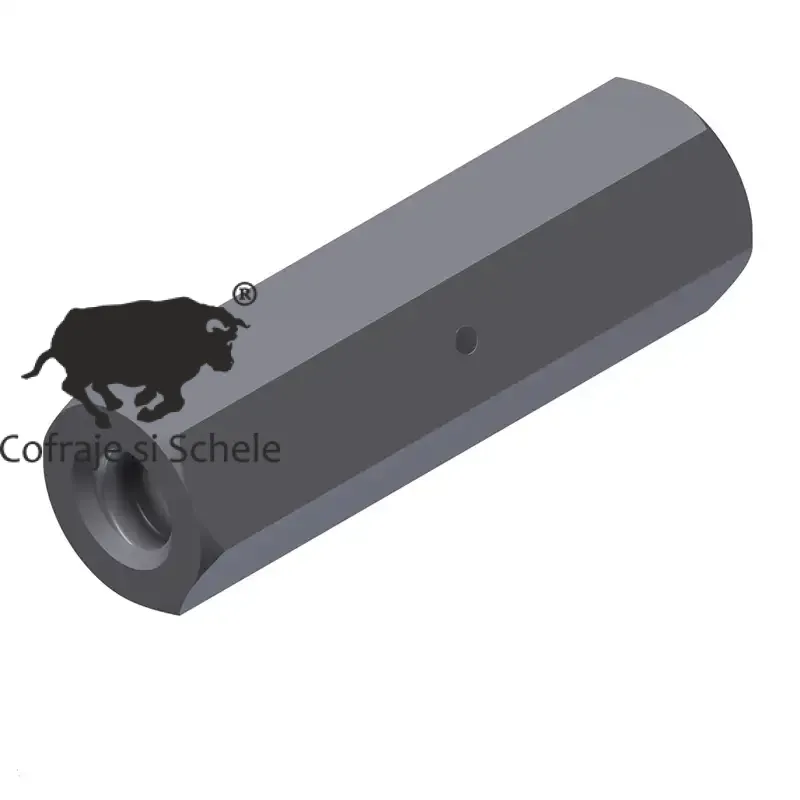

Cuplă hexagonală
|
Număr articol |
Ø bară [mm] |
lungime [mm] |
Hex [mm] |
Greutate [kg/buc] |
15 F 2002/901) |
15 |
90 |
30 |
0.40 |
|---|---|---|---|---|
|
15 F 3005 |
15 |
105 |
30 |
0.45 |
|
20 F 3005 |
20 |
130 |
36 |
0.74 |
|
26 E 3005/1202) |
26.5 |
120 |
46 |
1.10 |
|
26 E 3005/150 |
26.5 |
150 |
46 |
1.38 |
1) Încărcare de lucru pentru 15 F 2002/90: 80 kN
2) Încărcare de lucru pentru 26 E 3005/120: 200 kN
Lungimea de înșurubare este garantată de știftul de oprire Toate cuplele sunt disponibile și galvanizate > Număr articol …/V (exemplu: 15 F 3005/V)
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
