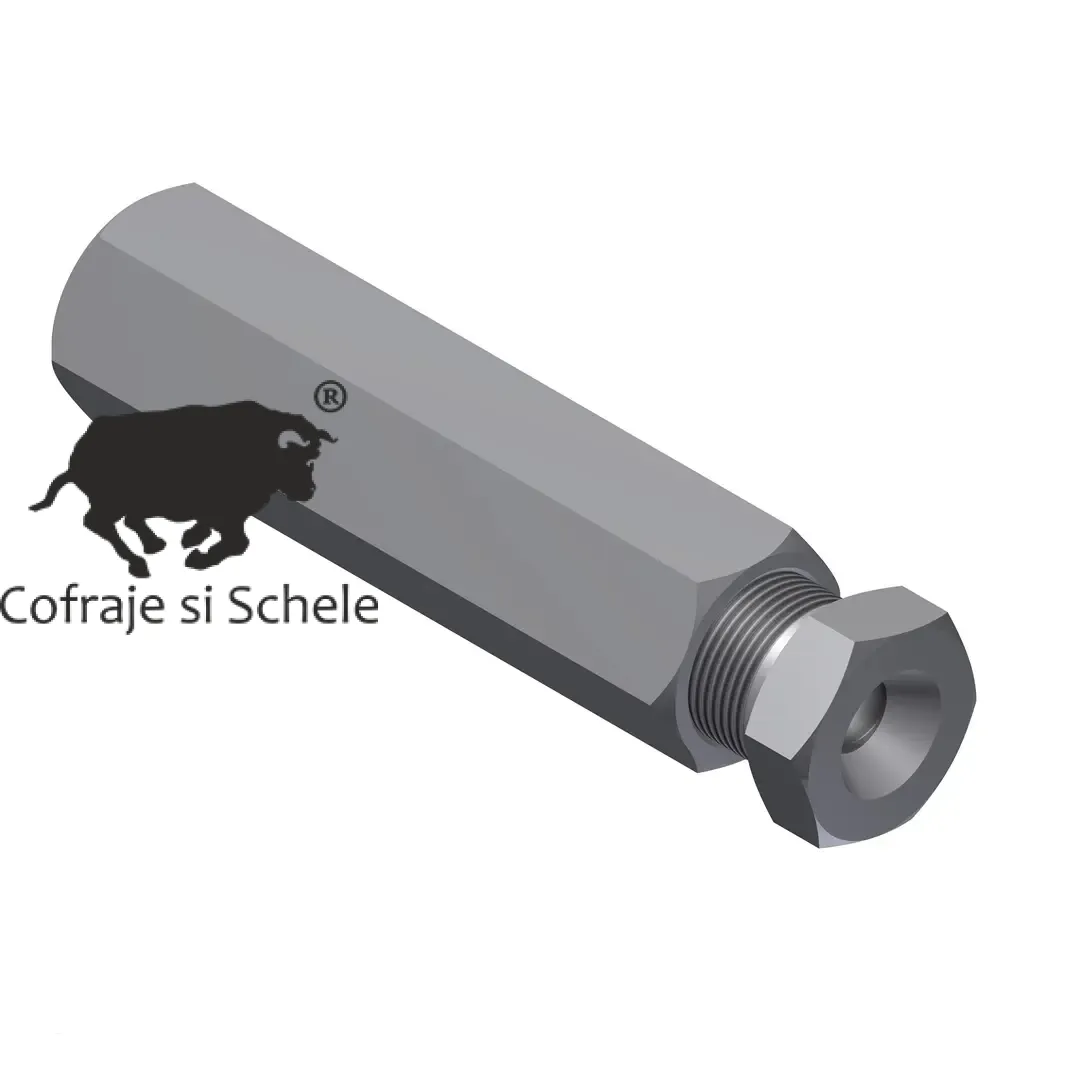

Furcă de legătură cu șurub
|
Număr articol |
Ø bară [mm] |
lungime [mm] |
Hex[mm] |
Greutate [kg/buc] |
15 F 3013/14 |
15 |
185 |
41 |
1.40 |
|---|---|---|---|---|
|
20 F 3013/14 |
20 |
190 |
46 |
1.90 |
|
26 E 3013/14 |
26.5 |
250 |
60 |
3.80 |
Pentru înșurubare și tensionare cu două capete fixe ale barei:
15 F 3013/14: Forță de tracțiune de 40 kN cu aplicarea unui cuplu de 0,5 kNm
20 F 3013/14: Forță de tracțiune de 70 kN cu aplicarea unui cuplu de 0,75 kNm
26 E 3013/14: Forță de tracțiune de 100 kN cu aplicarea unui cuplu de 1,0 kNm
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
