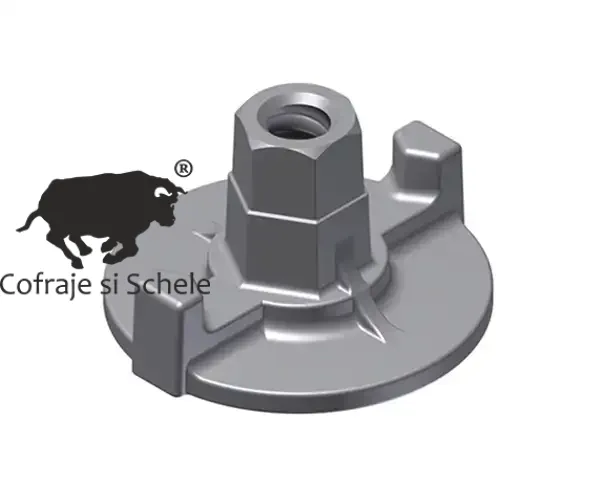

Șurub cu aripi flanșate
Piulița cu aripi flanșate, disponibilă în cinci diametre diferite, se deosebește de piulița cu aripi printr-o bază mai mare, care permite o susținere directă pe grinzi.
Aceasta poate fi înșurubată sau desfăcută folosind o cheie cu șase laturi, bară filetată sau ciocan.
|
Număr articol |
Ø bară [mm] |
Ø placă [mm] |
Înălțime [mm] |
Hex [mm] |
Ø gaură1) [mm] |
Greutate [kg/buc] |
12 F 2072 |
12 |
70 |
50 |
24 |
- |
0.45 |
|---|---|---|---|---|---|---|
|
15 F 2072/70 |
15 |
70 |
53 |
27 |
≤ 35 |
0.53 |
|
15 F 2072/100 |
15 |
100 |
53 |
27 |
≤ 35 |
0.7 |
|
15 F 2072/130 |
15 |
130 |
53 |
27 |
≤ 35 |
0.9 |
|
20 F 2072/130 |
20 |
130 |
65 |
36 |
≤ 40 |
1.53 |
1) Diametrul maxim al găurii
Turnat, galvanizat
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
