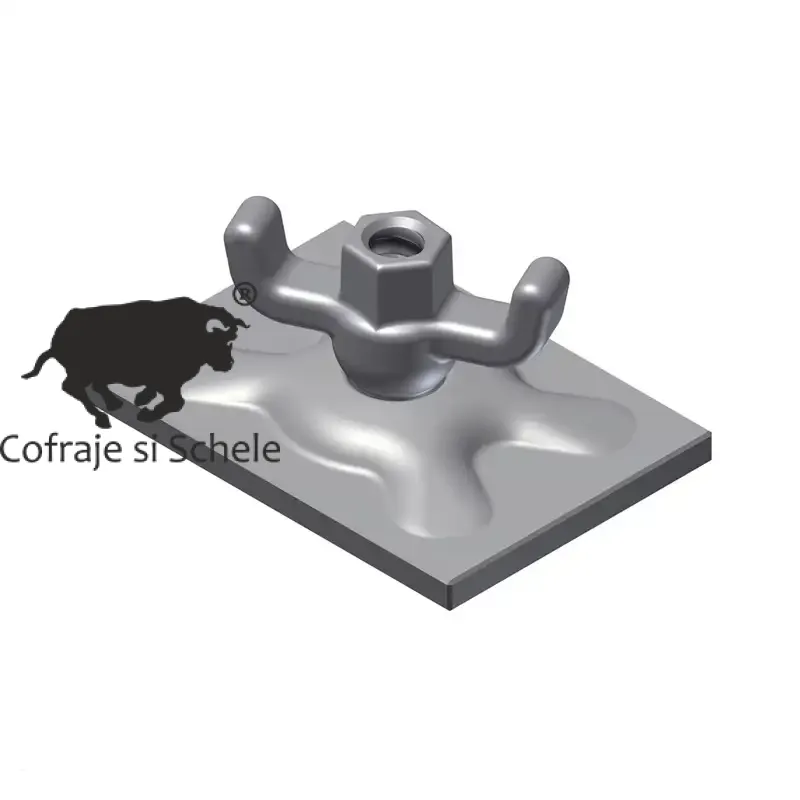

Placă combinată
Plăcile combinate sunt alcătuite dintr-o placă de sprijin și o piuliță cu aripi forjată, care sunt articulate (max. 5°) dar nu pot fi detașate. Capacitatea de încărcare pentru grinzi de lemn și oțel corespunde valorilor plăcilor de bază.
|
Număr articol |
Ø bară [mm] |
placă [mm] |
Hex [mm] |
Greutate [kg/buc] |
15 F 1020 |
15 |
120 x 120 x 10 |
27 |
1.42 |
|---|---|---|---|---|
|
15 F 1021 |
15 |
140 x 100 x 10 |
27 |
1.42 |
|
15 F 1023 |
15 |
200 x 150 x 10 |
27 |
2.70 |
Galvanizat, piuliță: forjată, placă: oțel S235,
articulație maximă a piuliței: 5°
Încărcătura de lucru 30 kN dacă este susținut pe lemn
Încărcătura de lucru 90 kN dacă este utilizat cu grinzi de oțel
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
