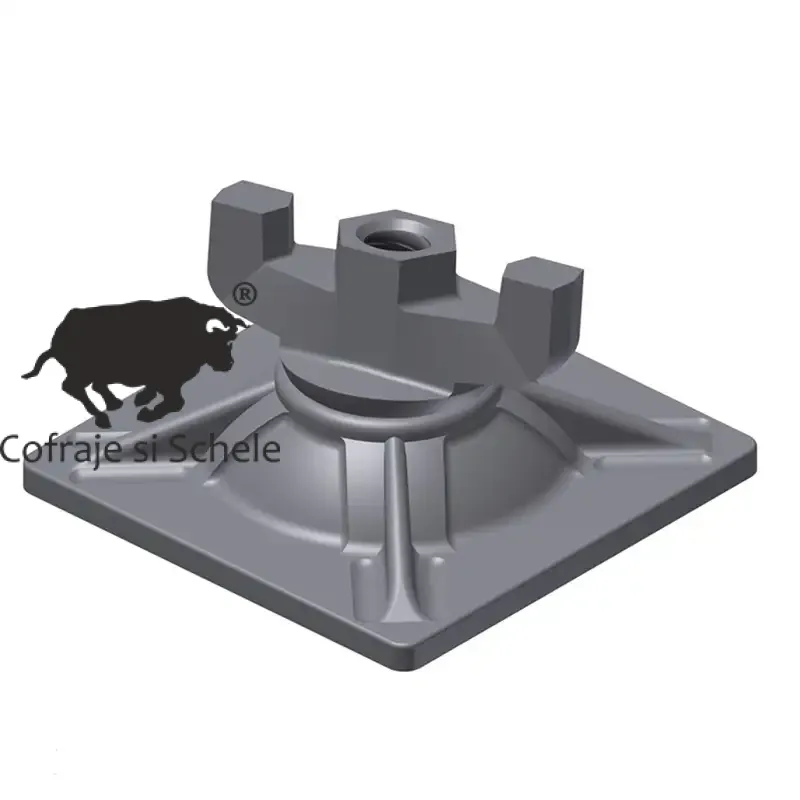

Placă de înclinație
La fel ca și Placa Combinată, Placa de Înclinație are și ea o piuliță cu aripi care nu se poate detașa de placă. În cazul Plăcii de Înclinație, atât placa cât și piulița sunt turnate. Articulația piuliței cu aripi este de aproximativ 15° pentru plăcile pătrate și 5° pentru plăcile rotunde.
|
Număr articol |
Ø bară [mm] |
placă [mm] |
Înălțime [mm] |
Hex [mm] |
Articulație [°] |
Greutate [kg/buc] |
15 F 1026 |
15 |
120 x 120 |
65 |
27 |
max. 15 |
1,10 |
|---|---|---|---|---|---|---|
|
15 F 1030 |
15 |
Ø 120 |
65 |
27 |
max. 5 |
1,00 |
|
20 F 1030 |
20 |
Ø 130 |
85 |
36 |
max. 10 |
1,52 |
Galvanizat, pentru cofraje înclinate
15 F 1026/15 F 1030: Turnate
20 F 1030: Forjate
15 F 1026 și 20 F 1030 pentru utilizare cu grinzi de oțel
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
