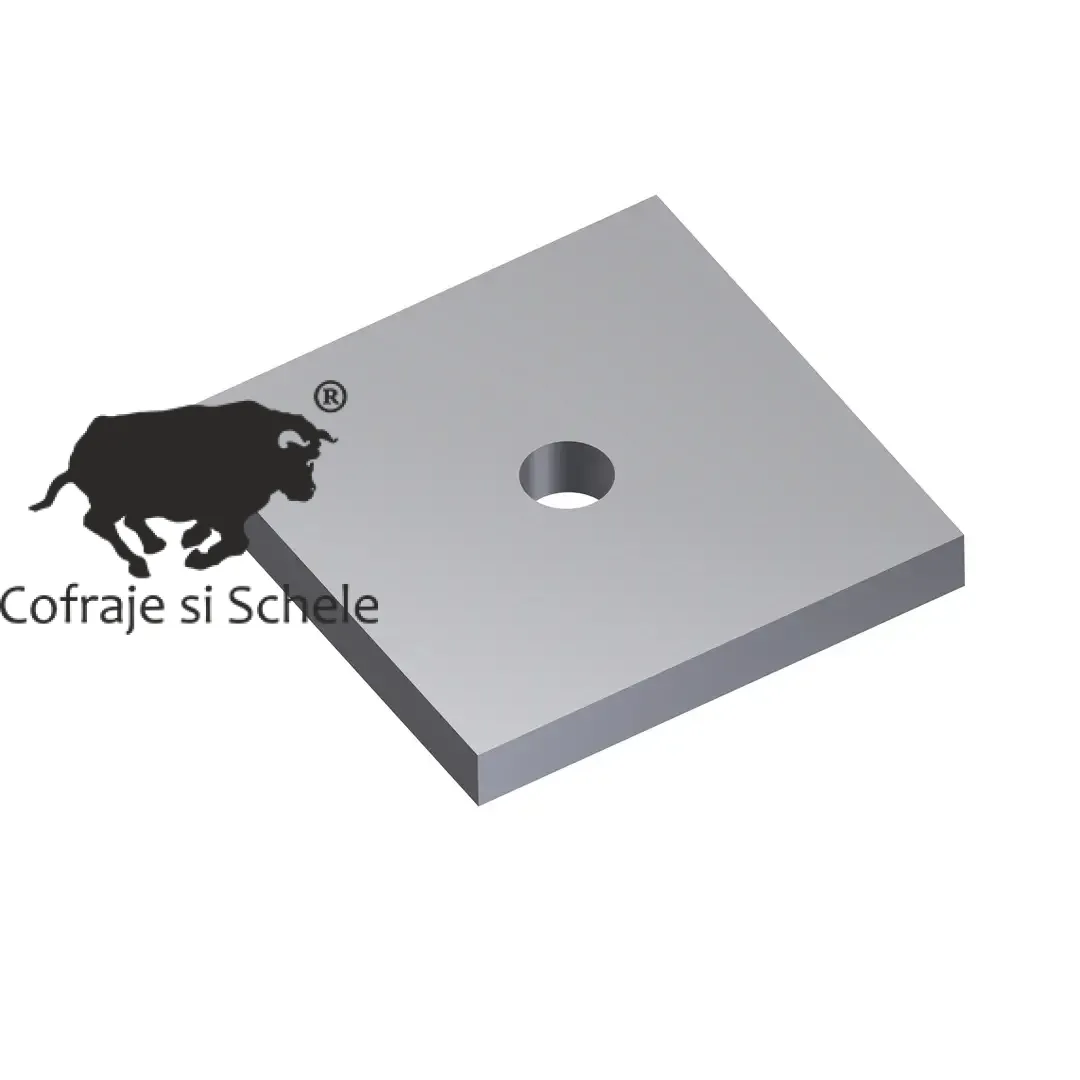

Placă de suport plat
Plăcile plate sunt utilizate pentru grinzi de lemn sau oțel, împreună cu o piuliță cu aripi sau o piuliță hexagonală pentru transferul încărcăturii. Capacitatea de încărcare depinde de suprafața de contact, presiunea admisibilă de suport și bara filetată utilizată.
|
Număr articol |
Ø bară [mm] |
Dimensiuni* [mm] |
Ø gaură [mm] |
Greutate [kg/buc] |
15 F 2122 |
15 |
120 x 120 x 15 |
20 |
1.60 |
|---|---|---|---|---|
|
20 F 2122 |
20 |
120 x 120 x 20 |
25 |
2.15 |
|
26 E 2122 |
26.5 |
150 x 120 x 30 |
32 |
4.00 |
* Alte dimensiuni disponibile la cerere
Toate plăcile de suport sunt disponibile și galvanizate > Număr articol …/V (exemplu: 15 F 2122/V)
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
