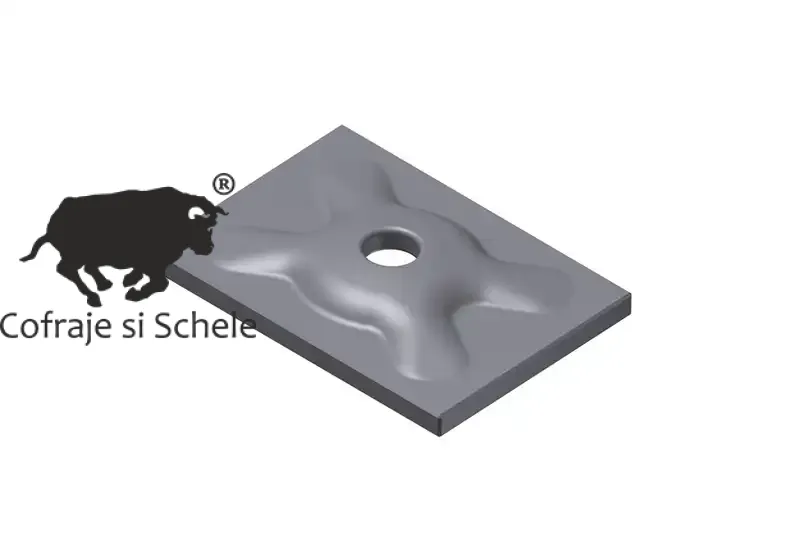

Placă de sprijin presată
Plăcile de sprijin presate sunt utilizate pentru grinzi de lemn sau oțel, împreună cu o piuliță cu aripi sau o piuliță hexagonală pentru transferul încărcăturii. Embosarea plăcii crește rigiditatea acesteia. Capacitatea de încărcare depinde de suprafața de contact, presiunea admisibilă de suport și bara filetată utilizată.
|
Număr articol |
Ø bară [mm] |
placă [mm] |
Ø gaură [mm] |
Greutate [kg/buc] |
15 F 2062 |
15 |
140 x 100 x 10 |
20 |
1.15 |
|---|---|---|---|---|
|
15 F 2066 |
15 |
120 x 120 x 10 |
20 |
1.10 |
|
15 F 2097 |
15 |
200 x 150 x 10 |
20 |
2.30 |
Galvanizat, oțel de calitate S235 sau similar
15 F 2062: Pentru utilizare cu grinzi de oțel
15 F 2066: Încărcătura de lucru de 20 kN dacă este susținut pe lemn
15 F 2097: Încărcătura de lucru de 50 kN dacă este susținut pe lemn
Instrucțiuni de siguranță
Utilizarea corespunzătoare a legăturilor de cofraj și accesoriilor este necesară pentru a preveni accidentele și defecțiunile. Toate produsele sunt destinate a fi utilizate de muncitori calificați și experimentați. Este responsabilitatea utilizatorului să inspecteze în mod continuu echipamentele de lucru pentru uzură și să elimine piesele uzate. Utilizarea incorectă a legăturilor de cofraj DYWIDAG poate expune lucrătorii la pericole extreme care pot duce la răni grave sau chiar la deces.
